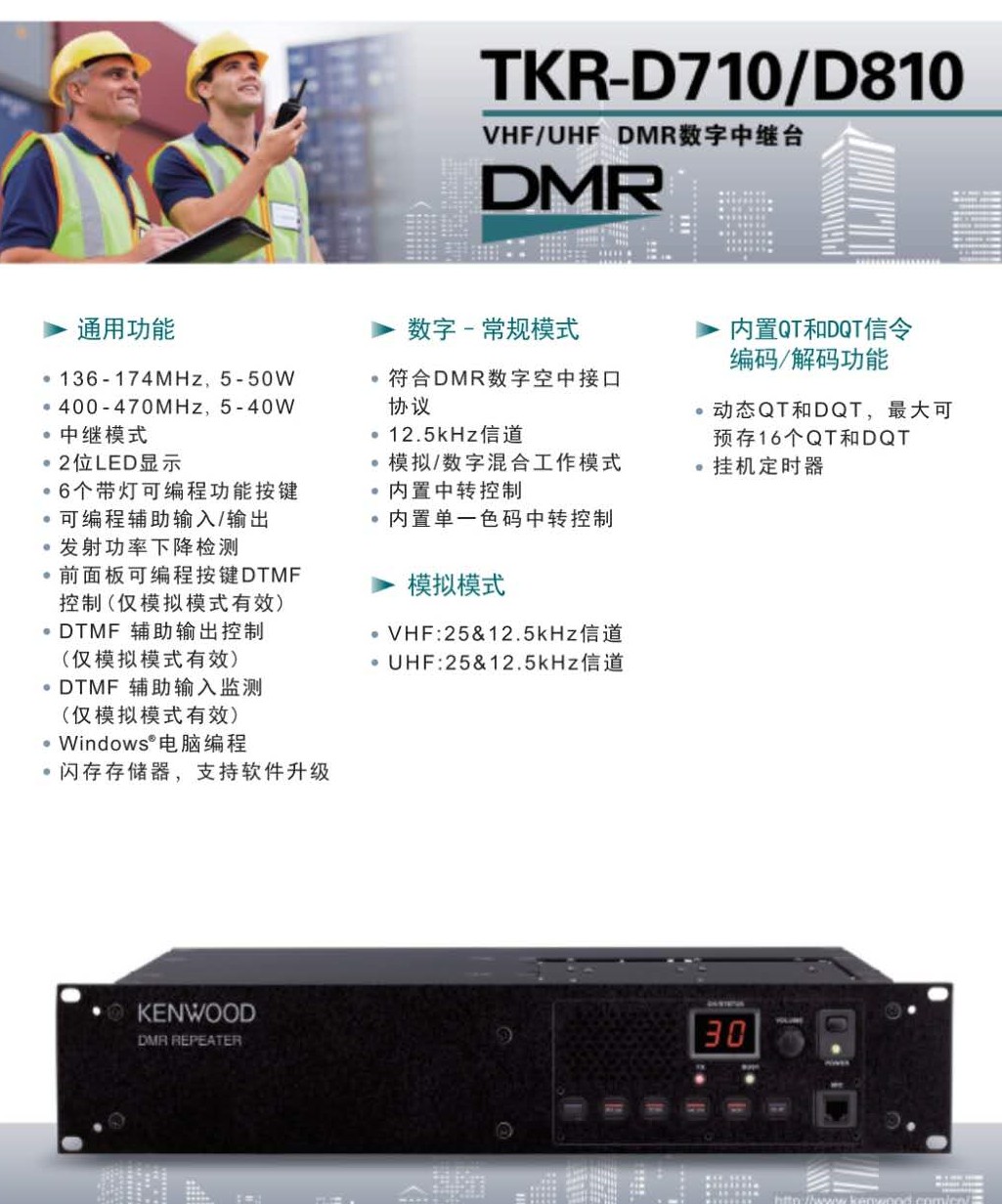

建伍TKR-D710/810数字中继台
2020-05-08 15:08
1、规格参数
一般规格
频率范围 136 - 174MHz（TKR-D710） 400 - 470MHz（TKR-D810）
信道间隔 模拟 12.5/25kHz
数字 12.5kHz
PLL 信道步值 2.5/3.125kHz（TKR-D710） 3.125/5kHz（TKR-D810）
电流消耗 待机状态 0.5 A
接收状态 1.0 A
发射状态 11.0 A
发射功率 50%负荷 50W（TKR-D710） 40W（TKR-D810）
100%负荷 25W（TKR-D710） 25W（TKR-D810）
频率稳定度 士 1 .0 ppm
工作电源电压 13_2 VDC（10.8 - 15.6 VDC）
工作温度范围 -30 °C ~ + 60°C
天线阻抗 50Ω
尺寸（宽x高x厚）， 凸突部分除外 483 x 88 x 340 mm
重量（净重） 9.7 kg
接收
接收灵敏度 （数字）5% BER 0.25µV
(12.5kHz) 1% BER -3dBµV (0.35µV)
灵敏度 （模拟） 12dB SINAD 0.28µV
20dB SINAD -3dBµV (0.35µV)
邻道选择性 （模拟） *1 83dB/77dB（TKR-D710） 80dB/74dB（TKR-D810）
(25kHz/12.5kHz)
调频噪声 （模拟） 25kHz/12.5kHz 55dB / 50dB
互调 72dB
杂散响应抑制 85dB
音频失真（外置扬声器） 小千2.5% at 1OOOHz
音频输出（外置扬声器） 4W (at4Ω, 小于5%失真）
发射
发射功率输出 5W-50W（TKR-D710） 5W-40W（TKR-D810）
调制限制（模拟） 25kHz/12.5kHz 土5.0 kHz / 士2 .5 kHz
杂散发射 - 36dBm,,; 1 GHz, - 30dBm >1 GHz
调频噪 声(EI A) (模拟） 25kHz/12.5kHz 55dB / 50dB
调制失真 少千 1% at 1000 Hz
电波类型 16KOF3E, 8K50F3E , 14KOF2 D, 7K50F2D, 7K60FXD, 7K60FXE
